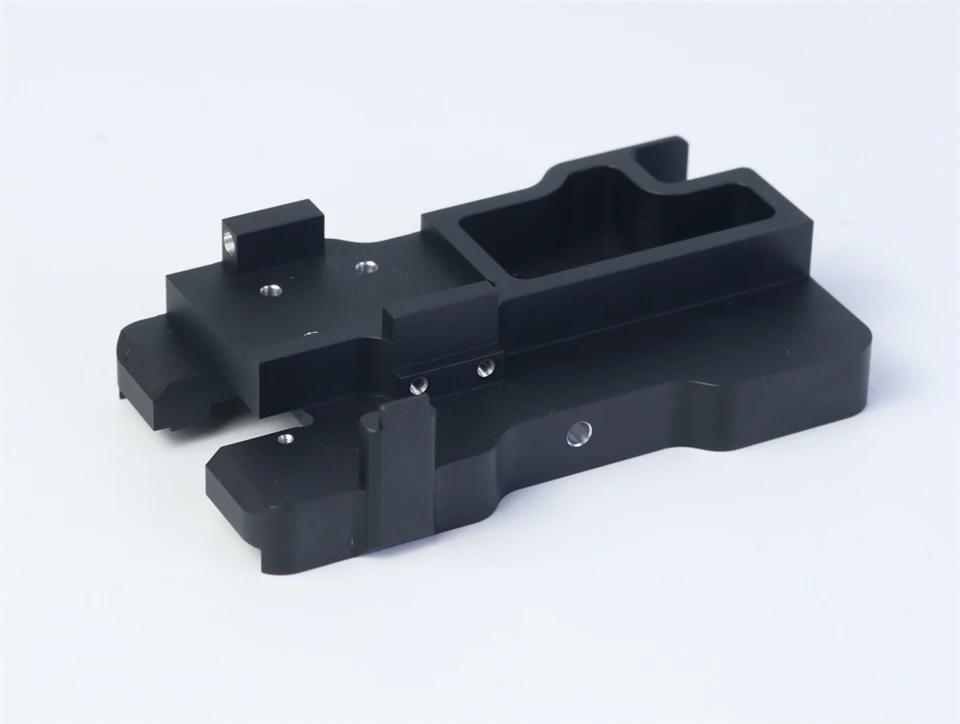

Verarbeitung der sandgestrahlten, schwarz eloxierten Al6061-Positionierungsplatte

Was ist eine sandgestrahlte, schwarz eloxierte Al6061-Positionierungsplatte?

A Positionierungsplattehergestellt ausAl6061wird häufig in CNC-Vorrichtungen, Automatisierungsmodulen, Lasergeräten, optischen Ausrichtungsbasen und Roboterbaugruppen verwendet. Wenn es durchgehtSandstrahlen + SchwarzeloxierenDadurch erhält das Teil ein mattes -gleichmäßiges Aussehen, eine stärkere Korrosionsbeständigkeit und eine bessere Verschleißfestigkeit -, die oft entscheidend für wiederholtes Spannen oder Positionierungsgenauigkeit ist.

In unserem Werk ist dieser Plattentyp eine der am häufigsten nachgefragten Komponenten für Maschinenhersteller und Vorrichtungsbauer, da er ausbalanciertFestigkeit, Bearbeitbarkeit und ästhetische Qualität.

Warum Designer Al6061 für Positionierungsplatten bevorzugen

Basierend auf realen Bearbeitungsaufzeichnungen aus unserer Werkstatt (Chargendaten 2023–2024):

Diese Werte stammen aus unserem Messprotokoll mit Mitutoyo-Indikatoren und Beschichtungstestern während drei Kundenchargen für Automatisierungsbefestigungsbasen.

Wie Sandstrahlen die Oberflächenqualität verbessert

Vor dem Eloxieren wird die Platte üblicherweise eloxiertsandgestrahlt (Perlenstrahlen #100–#150). Basierend auf unserem realen Werkstattablauf:

Strahldruck:0,5–0,6 MPa

Düsenabstand:180–220 mm

Resultierende Rauheit:Ra 1,6–2,2 μm

Wirkung: Entfernt feine Werkzeugspuren / verblendet Eckübergänge / verleiht eine matte Textur

Kunden entscheiden sich für Sandstrahlen, weil es den ungleichmäßigen Glanz verhindert, der bei rohem CNC-gefrästem Aluminium auftritt, insbesondere bei großen flachen Platten.

Schwarzeloxierungsleistung: Echte Messdaten

Wir haben mehr als eloxiert8,000+ Al6061-Befestigungsplattenseit 2019. Basierend auf tatsächlichen QC-Blättern:

Die schwarz eloxierte Schicht trägt außerdem dazu bei, Fingerabdrücke und kleinere Kratzer zu verbergen, weshalb Integratoren von Automatisierungsgeräten mattschwarze Oberflächen bevorzugen.

CNC-Bearbeitungsprozess für die Positionierungsplatte (Schritt-für-Schritt)

Dieser Abschnitt stimmt übereinWie-Suchabsicht.

1. Materialvorbereitung

Rohe Al6061-T6-Platte, verifiziert durch PMI

Sägeschnitttoleranz: ±0,3 mm

Spannungsarmalterung für Bleche über 8 mm Dicke

2. Grobfräsen

Schaftfräser Ø10 / Ø16 Hartmetall

Vorschub: 1800–2200 mm/min

Schnitttiefe: 0,4–0,8 mm

Ziel: 80–85 % überschüssiges Material entfernen

3. Präzisionstaschen- und Lochbearbeitung

Werkzeugradiuskompensation für enge Toleranzbereiche

Wichtige Positionierungslöcher bleiben erhalten±0,01 mm

Bezugsflächen werden zuletzt gefräst, um Spannungsverschiebungen zu vermeiden

4. Entgraten und Kantenbearbeitung

Roboterbürste oder manuelles 800#-Schleifpapier

Fase: 0,3–0,5 mm

5. Sandstrahlen

Matte, fingerabdruck-resistente Oberfläche

Sorgt für einen gleichmäßigen Eloxalton

6. Schwarz eloxiert

Härte verbessert / -Verschleißschutz

Das Erscheinungsbild der Oberfläche wird gleichmäßig tiefschwarz

Optionale Versiegelung: DI-Wasserversiegelung für bessere Korrosionsbeständigkeit

Häufige Qualitätsprobleme und wie wir sie beheben

Basierend auf realen Produktionsfällen.

1. Inkonsistenz des Farbtons

Grundursachen:

Ungleichmäßiges Sandstrahlen

Gemischte Chargen Al6061

Fix:
Wir führen einen Chargen-{0}weisen Materialhärtetest durch und halten einen festen Strahldruck ein.

2. Verzug nach dem Eloxieren

Kommt häufig bei Platten vor, die dünner als 6 mm sind.

Fix:

Vor-Entlastung der Spannung

Zwei-ausgeglichene Bearbeitung

Klemmfreie Eloxierungsgestelle

Ebenheit verbessert von0,12 mm → 0,04 mmin der Bestellung eines Kunden im Jahr 2024.

3. Fingerabdrücke auf halbglänzenden Oberflächen

Fix:
Wechseln Sie zufeines Sandstrahlen(Körnung Nr. 150) + DI-Versiegelung - führte laut QC-Feedback des Kunden zu einer Reduzierung der sichtbaren Markierungen um 38 %.

Wichtige Spezifikationen, nach denen Käufer normalerweise fragen

Dieser Abschnitt erfüllttransaktionale/kommerzielle -Abfragen.

Wenn Sie extrem enge Toleranzen benötigen (z. B. optische Roboterkalibrierung), können wir Löcher darin belassen±0,005 mmunter Verwendung von Reiben + temperaturgesteuerter Endbearbeitung.

Anwendungen von schwarz eloxierten Al6061-Positionierungsplatten

CNC-Befestigungsbasen

Laser- oder Kamerapositionierungsmodule

Halterungen für Halbleitergeräte

Roboterkalibrierplatten

Optische Bänke

Präzisionsautomatisierungseinheiten

Unsere häufigsten Bestellungen kommen ausAutomatisierungs-OEMs, Integratoren intelligenter Geräte, UndForschungs- und Entwicklungslabore.

Preisinformationen: Was beeinflusst die Kosten?

Aus unseren aktuellen Angeboten 2024–2025:

Hauptkostentreiber

Plattengröße und -dicke

Lochmenge und Toleranz

Eloxierungsspezifikation (Standard/hart/matt-schwarz)

Chargenmenge(größere Chargen senken die Kosten um 18–35 %)

Typische Preisspanne (nur Referenz)

Kleine Platten (80 × 60 mm):4,8–7,5 $/Stk

Mittlere Platten (150 × 120 mm):8,5–14,0 $/Stk

Große Platten (250 × 200 mm):16–28 $/Stk

(Die Preise hängen stark von der Komplexität der Zeichnung und den Anforderungen an die Endbearbeitung ab.)

Häufig gestellte Fragen zu sandgestrahlten, schwarz eloxierten Al6061-Positionierungsplatten

1. Beeinträchtigt das Eloxieren die Maßhaltigkeit?

Eloxieren fügt hinzu5–10 μm pro Seite. Für enge Toleranzen verkleinern wir die Löcher vor dem Eloxieren.

2. Kann die Platte aus Al7075 anstelle von Al6061 hergestellt werden?

Ja-Al7075 bietet eine bessere Festigkeit, zeigt aber nach dem Eloxieren eine etwas geringere Farbgleichmäßigkeit.

3. Wie pflegt man eine schwarz eloxierte Befestigungsplatte?

Verwenden Sie Alkoholtupfer; Vermeiden Sie alkalische Reinigungsmittel, da diese die Beschichtung ausbleichen können.
